उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YBX
प्रमाणन:
cUL, TUV, CQC, CE, ROHS
मॉडल संख्या:
YB11C4-10A-क्यू
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो

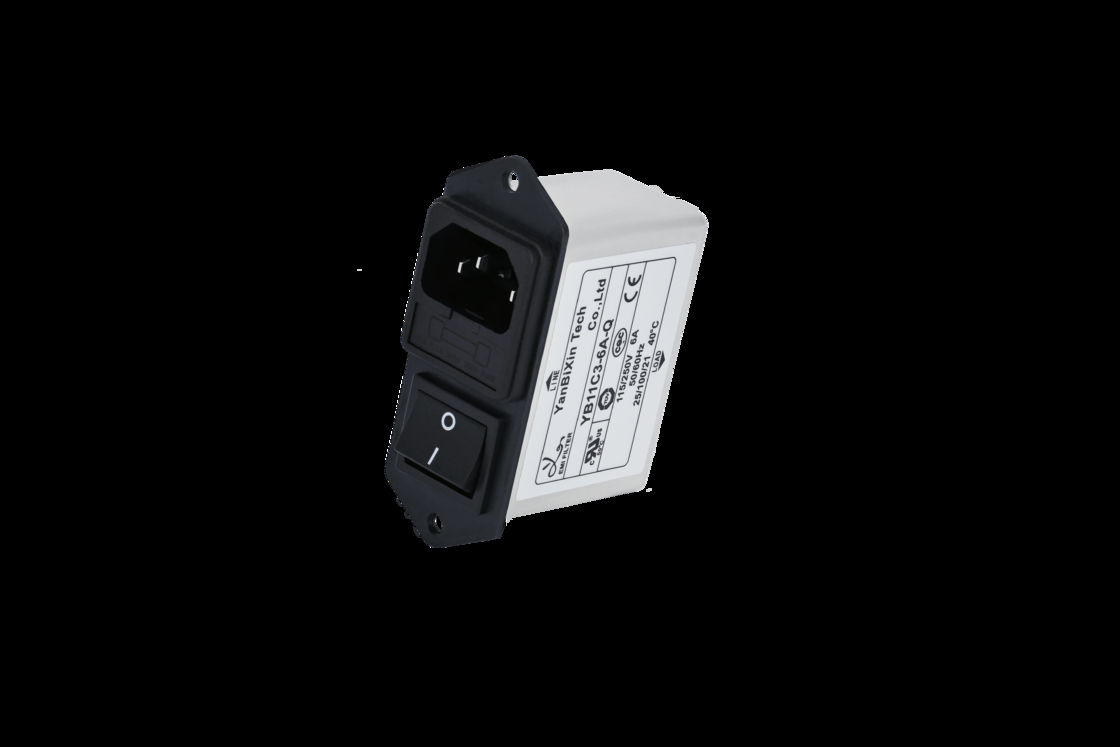

110V/250V एसी ईएमआई फ़िल्टर 10A पावर इनपुट मॉड्यूल फ़िल्टर ग्रीन स्विच के साथ
तकनीकी विनिर्देश:
| पद | ईएमआई पावर फ़िल्टर |
| मॉडल | ईएमआई पावर फिल्टर YB-C3 |
| स्थानांतरण फ़ंक्शन | निचला पार |
| पैकेज का प्रकार | सतह माउंट |
| नाममात्र केंद्र आवृत्ति | 10K-30MHZ |
| सम्मिलन हानि | 60~90dB |
| इनपुट प्रतिबाधा | 50Ω |
| नामित वोल्टेज | 125VAC 250VAC |
| रेटेड करंट | 1A 3A 6A 8A 10A |
| पर्यावरण का तापमान | 40°C |
| तापमान सीमा | 25 / 085 / 21 |
| ऑपरेटिंग आवृत्ति | 50/60 हर्ट्ज |
| पंक्ति से पंक्ति | 1450 वीडीसी |
| रेखा से जमीन तक | 2250 वीडीसी |
| अधिकतम रिसाव वर्तमान | 115VAC/50HZ 0.3uA अधिकतम |
| एमओक्यू | 100 पीसी |
| मूल्य | USD2~7/मीटर |
| लीड टाइम | 5 से 15 कार्यदिवस |
विशेषताएं:
-- उत्पादों में उच्च क्षीणन है, उच्च संतृप्ति प्रतिरोध और उत्कृष्ट थर्मल व्यवहार के साथ गोंद के आधार पर
-- (R5) प्रकार IEC/EN60601-1 की आवश्यकताओं के अनुरूप हैं सुरक्षा रिक्ति, रिसाव वर्तमान और हाइपो परीक्षण के लिए
-- विभिन्न ग्राहकों के ईएमसी परीक्षणों को पूरा करने के लिए भागों और संयोजनों की एक किस्म है
-- ग्राहक की आवश्यकताओं के अनुसार अनुकूलित उत्पाद
विशिष्ट अनुप्रयोग:
1पोर्टेबल विद्युत और इलेक्ट्रॉनिक उपकरण;
2चिकित्सा उपकरण;
3परीक्षण और माप उपकरण;
4.छोटी और मध्यम आकार की मशीनें और घरेलू उपकरण
5एकल-चरण बिजली आपूर्ति, स्विच-मोड बिजली आपूर्ति
नामांकन का नियमआईईसी इनलेट फिटर
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| एकल चरण | सर्किट | आयाम | वर्तमान | आउटपुट कनेक्शन | ||
| 1111 सर्किट | C4 | 6A: 6 एम्पीयर | Q: फास्ट-ऑन टैब 250 | |||
| 8A: 8 एम्पीयर | W: तार | |||||
| 10A :10 एम्पीयर | एसःसोल्डर लग टर्मिनल |
* Q: 6.35x0.8 मिमी पर तेजी सेS: लोडर 4.0x0.8 मिमीW: UL1015 18awg
फ़िल्टर चयन तालिकाः
| भाग नं. | मामला | रेटेड करंट्स (A) | आउटपुट कनेक्शन |
| YB11C4 | C4 | 1 | फास्ट-ऑन टर्मिनल |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | तार |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
सोल्डर लग टर्मिनल |
विद्युत योजनाः
मैकेनिकल आयाम (यूनिटः मिमी)
| मामला | ए | बी | सी | D | ई | F | जी | H | मैं | J | क | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| सहिष्णुता | ± 1 | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.5 | ± 1 | ±0.15 | 46 | |||||||||||||||||
YB11C4-10A-Q ईएमआई फ़िल्टर:
सम्मिलन हानि तालिका ((आईईसी/सीआईएसपीआर नंबर 17 के अनुसार 50 ओम प्रणाली में)
