उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YBX
प्रमाणन:
cUL, TUV, CQC, CE, ROHS
मॉडल संख्या:
YB11A13-20A-Q
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो

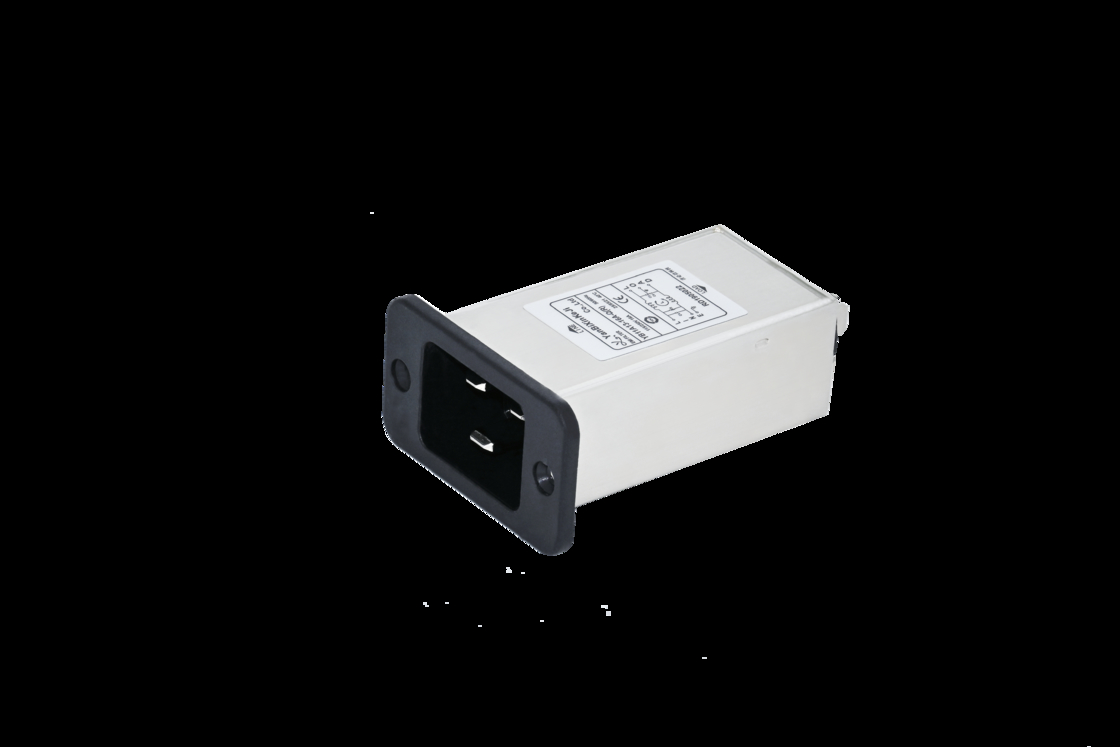

Yanbixin उच्च गुणवत्ता A13 IEC इनलेट फ़िल्टर 1A~20A सॉकेट EMI फ़िल्टर डेटा उपकरण के लिए
तकनीकी विशिष्टता:
| आइटम | सॉकेट ईएमआई पावर फ़िल्टर |
| मॉडल | सॉकेट ईएमआई पावर फ़िल्टर YB-A |
| स्थानांतरण फ़ंक्शन | लो पास |
| पैकेज प्रकार | सतह माउंट |
| नाममात्र केंद्र आवृत्ति | 10K-30MHZ |
| सम्मिलन हानि | 60~90dB |
| इनपुट प्रतिबाधा | 50Ω |
| रेटेड वोल्टेज | 125VAC 250VAC |
| रेटेड करंट | 1A 3A 6A 10A |
| पर्यावरण तापमान | 40°C |
| तापमान रेंज | 25 / 085 / 21 |
| ऑपरेटिंग आवृत्ति | 50/60HZ |
| लाइन से लाइन | 1450VDC |
| लाइन से ग्राउंड | 2250VDC |
| अधिकतम रिसाव करंट | 115VAC/50HZ 0.3uA अधिकतम |
| MOQ | 500pcs |
| मूल्य | USD1~2/मीटर |
| लीड टाइम | 5~15 कार्यदिवस |
विशेषताएँ:
-- उत्कृष्ट प्रदर्शन/कॉम्पैक्ट संरचना
-- सामने की ओर से पेंच-ऑन संस्करण
-- वैकल्पिक चिकित्सा संस्करण ((R5) प्रकार)
-- त्वरित कनेक्ट (6.35*0.8mm), सोल्डर या तार
-- IEC 320 सॉकेट के साथ उच्च प्रदर्शन और उच्च क्षीणन पावर फ़िल्टर
-- (R5) प्रकार सुरक्षा निकासी, रिसाव करंट और उच्च हिपोट परीक्षण के लिए IEC/EN60601-1 की आवश्यकताओं का अनुपालन करते हैं।
-- विभिन्न ग्राहकों के EMC परीक्षणों को पूरा करने के लिए विभिन्न प्रकार के पुर्जे और संयोजन हैं।
-- ग्राहक की आवश्यकताओं के अनुसार अनुकूलित उत्पाद
विशिष्ट अनुप्रयोग:
-- विशेष रूप से एलसीडी और पीडीपी टीवी, चिकित्सा अनुप्रयोगों, सामान्य विद्युत उपकरणों के लिए डिज़ाइन किया गया है।
-- चिकित्सा उपकरण
-- परीक्षण और माप उपकरण
-- छोटे और मध्यम आकार की मशीनें और घरेलू उपकरण
-- सिंगल-फेज बिजली आपूर्ति, स्विच-मोड बिजली आपूर्ति
नामांकन का नियम:
| YB | 11 | A13 | - | 20A | - | Q |
| | | | | | | | | | | ||
| सिंगल फेज | सर्किट | आयाम | वर्तमान | आउटपुट कनेक्शन | ||
| 11:11 सर्किट | A10 | 10A : 10 एम्पीयर | Q:फास्ट-ऑन टैब 250 | |||
| 15A : 15 एम्पीयर | W:तार | |||||
| 20A : 20 एम्पीयर | S:सोल्डर लग टर्मिनल्स |
*Q: फास्ट-ऑन 6.35x0.8mm S: सोल्डर 4.0x0.8mm W: UL1015 18awg
सारणीबद्ध:
| मॉडल नंबर | रेटेड करंट @40°C |
टर्मिनल विकल्प* | ब्लीडर प्रतिरोधक (वैकल्पिक) | G (वैकल्पिक) | रिसाव करंट 250V/50Hz | विद्युत योजनाबद्ध | रेटेड वोल्टेज | ऑपरेटिंग आवृत्ति (Hz) | ||
|
|
||||||||||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
चित्र.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | चित्र.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | चित्र.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | चित्र.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | चित्र.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | चित्र.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | चित्र.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | चित्र.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | चित्र.1 | |||
YB11A13-20A-Q IEC इनलेट फ़िल्टर चित्र:
सम्मिलन हानि तालिका (IEC/CISPR No.17 के अनुसार 50ohm सिस्टम में)
