उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YBX
प्रमाणन:
CQC UL CB TUV ROHS
मॉडल संख्या:
YB11E2-3A-डब्ल्यू
संपर्क करें
वीडियो
वीडियो
वीडियो
YB11E2 पावर लाइन फ़िल्टर 3A वायर कनेक्शन सिंगल फेज़ फ़िल्टर EMC सुधार परीक्षण के लिए
YBX दुनिया में EMC/EMI फ़िल्टर का सबसे विस्तृत चयन प्रदान करता है। मानकीकृत और ग्राहक-विशिष्ट समाधान - पूर्ण इंजीनियरिंग समर्थन के साथ - अंतर्राष्ट्रीय अनुपालन मानकों को पूरा करने और विद्युत और इलेक्ट्रॉनिक उपकरणों की प्रतिरक्षा और सुरक्षा में सुधार करने में मदद करते हैं।
तकनीकी विशिष्टता:
| आइटम | YB11E2 पावर लाइन फ़िल्टर |
| मॉडल | YB11E2-3A-W |
| स्थानांतरण फ़ंक्शन | लो पास |
| पैकेज प्रकार | सतह माउंट |
| नाममात्र केंद्र आवृत्ति | 10K-30MHZ |
| सम्मिलन हानि | 60~90dB |
| इनपुट प्रतिबाधा | 50Ω |
| रेटेड वोल्टेज | 115V/250V |
| रेटेड करंट | 3~15A |
| पर्यावरण तापमान | 40°C |
| तापमान रेंज | 25 / 085 / 21 |
| ऑपरेटिंग आवृत्ति | 50/60HZ |
| लाइन से लाइन | 1450VDC |
| लाइन से ग्राउंड | 2250VDC |
| अधिकतम रिसाव करंट | 250VAC/60HZ 0.8mA अधिकतम |
विशेषताएँ:
-- 1 से 10A तक रेटेड करंट
-- सामान्य प्रयोजन फ़िल्टरिंग प्रदर्शन
-- वैकल्पिक चिकित्सा संस्करण ((R5) प्रकार)
-- ग्राहक की आवश्यकताओं के अनुसार अनुकूलित उत्पाद।
विशिष्ट अनुप्रयोग:
-- विद्युत और इलेक्ट्रॉनिक उपकरण
-- चिकित्सा उपकरण
-- डेटाकॉम उपकरण
-- ऑफिस ऑटोमेशन उपकरण
फ़िल्टर चयन तालिका:
| भाग संख्या | केस | रेटेड करंट (A) | आउटपुट कनेक्शन |
| YB11E2-3A | E2 | 3 | फास्ट-ऑन टर्मिनल |
| YB11E2-6A | E2 | 6 | |
| YB11E2-10A | E2 | 10 | M4/M6/M8 स्क्रू |
| YB11E2-15A | E2 | 15 | |
| YB11E2-20A | E2 | 20 | वायर |
*Q: फास्ट-ऑन 6.35x0.8mm S: स्क्रू लग W: UL1015 18awg
टेबल्स:
| मॉडल संख्या | रेटेड करंट @40°C |
टर्मिनल विकल्प* | ब्लीडर प्रतिरोधक (वैकल्पिक) | रिसाव करंट 250V/50Hz | विद्युत आरेख | रेटेड वोल्टेज(V) | ऑपरेटिंग आवृत्ति(Hz) | ||
| YB12D1-3A | 3A | Q | - | W | - | <0.8mA | चित्र.1 | 115/250V | 50/60Hz |
| YB12D1-6A | 6A | Q | - | W | - | चित्र.1 | |||
| YB12D2-6A | 6A | Q | S | W | - | चित्र.1 | |||
| YB12D2-8A | 8A | Q | S | W | - | चित्र.1 | |||
| YB12D2-10A | 10A | Q | S | W | - | चित्र.1 | |||
| YB12D2-15A | 15A | Q | S | - | - | चित्र.1 | |||
| YB12D2-20A | 20A | Q | S | - | - | चित्र.1 | |||
| YB12D3-10A | 10A | Q | S | W | - | चित्र.1 | |||
| YB12D3-15A | 15A | Q | S | - | - | चित्र.1 | |||
| YB12D3-20A | 20A | Q | S | - | - | चित्र.1 | |||
| YB12D4-30A | 30A | - | S | - | - | चित्र.1 | |||
| YB12D5-30A | 30A | - | S | - | - | चित्र.1 | |||
विद्युत आरेख और यांत्रिक आयाम (इकाई: मिमी)

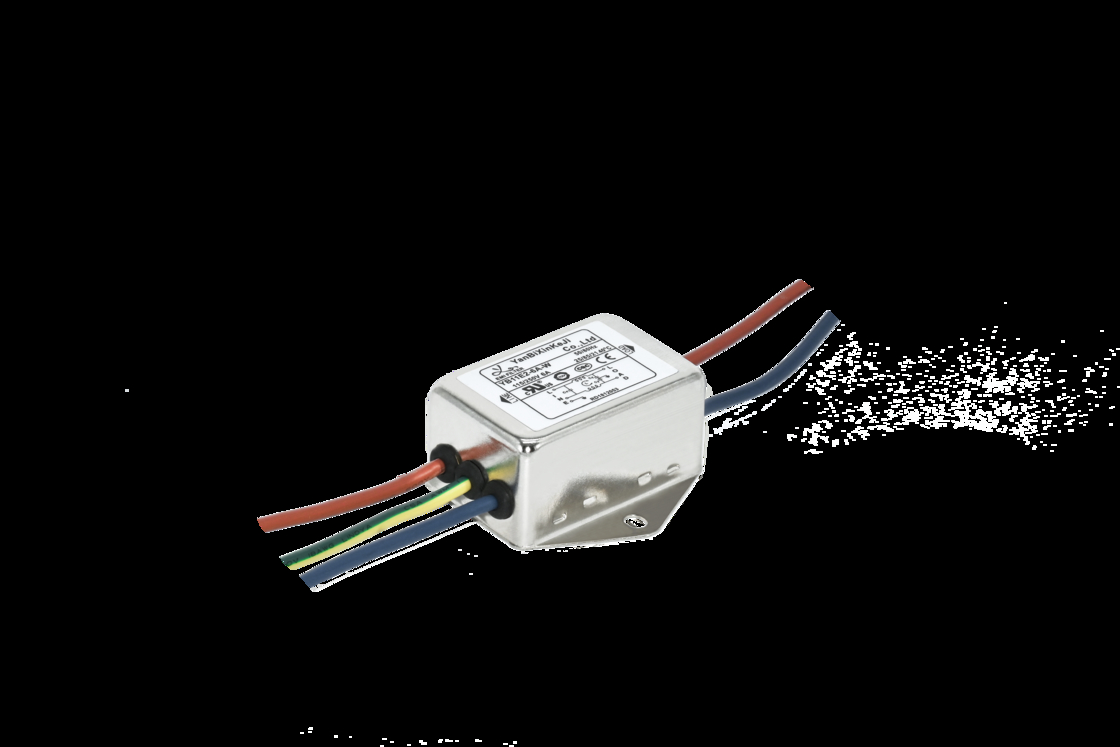

YB11E2-3A-W EMI फ़िल्टर चित्र:
सम्मिलन हानि तालिका (IEC/CISPR No.17 के अनुसार 50ohm सिस्टम में)
