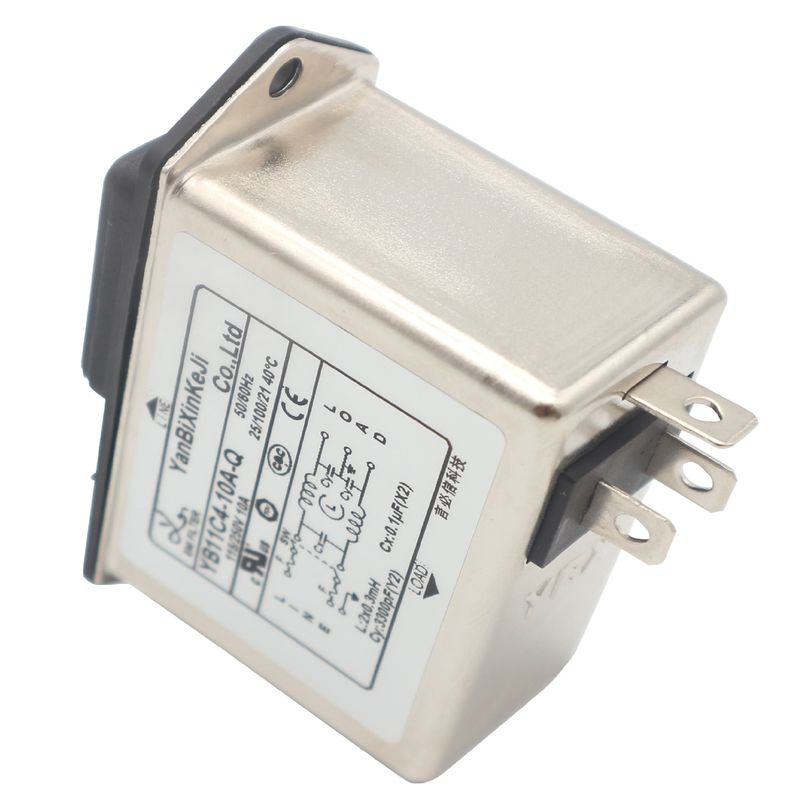

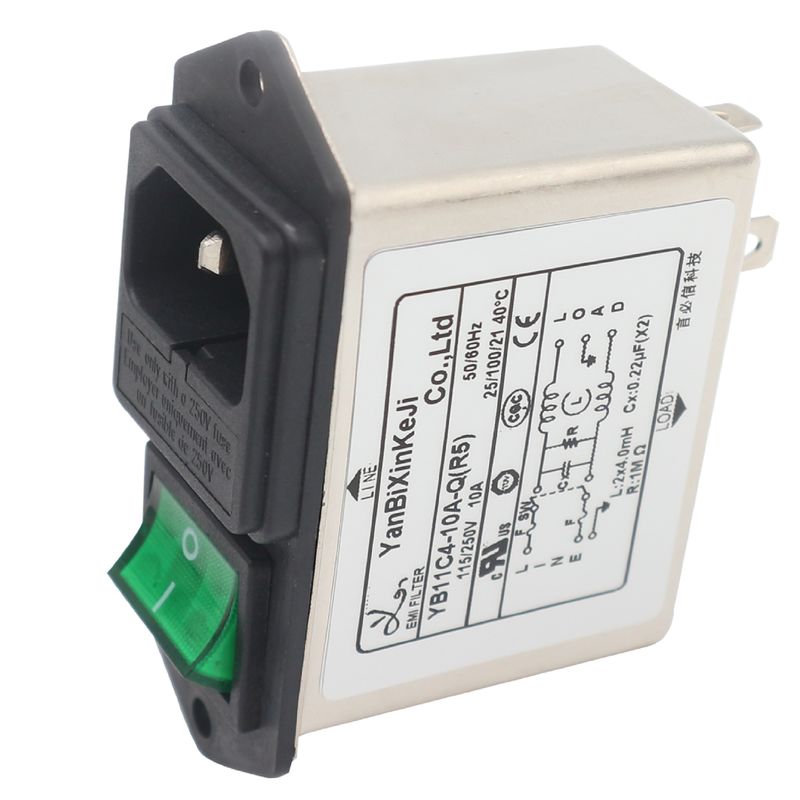

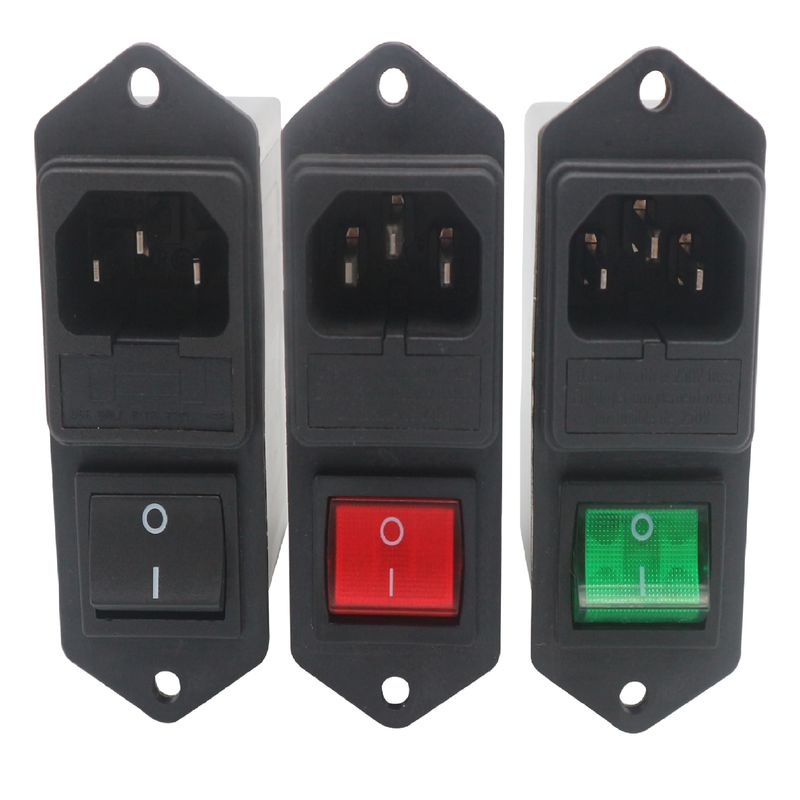

फ़्यूज़-होल्डर के साथ लो-फ़्री लो-फ़्रीक्वेंसी IEC इनलेट EMI फ़िल्टर और लाइट के साथ स्विच करें

1-10A एसी सॉकेट मशीन पावर एंट्री मॉड्यूल ईएमआई फिल्टर फ्यूज और ऑन, ऑफ स्विच के साथ

तकनीकी विनिर्देश:

विशेषताएं:

- उच्च संतृप्ति प्रतिरोध और उत्कृष्ट थर्मल व्यवहार के साथ चोक पर आधारित उत्पादों में उच्च क्षीणन होता है

- (आर 5) प्रकार सुरक्षा मंजूरी के लिए IEC / EN60601-1 की आवश्यकताओं का अनुपालन करते हैं, रिसाव वर्तमान और कूल्हे परीक्षण

- विभिन्न ग्राहक के ईएमसी परीक्षणों को पूरा करने के लिए कई प्रकार के भाग और संयोजन हैं

- ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित उत्पादों है

विशिष्ट आवेदन पत्र:

1. पोर्टेबल बिजली और इलेक्ट्रॉनिक उपकरण;

2. चिकित्सा उपकरण;

3. परीक्षण और माप उपकरण;

4. छोटी और मध्यम आकार की मशीनें और घरेलू उपकरण

5. एकल-चरण बिजली की आपूर्ति, स्विच-मोड बिजली की आपूर्ति

नामांकन का नियम:

YB 11 C3 - 10A - Q (R 5 G)

            ¦ ¦ ¦ ¦ ¦ ¦ ¦

सर्किट केस करंट कनेक्शन वैकल्पिक

C3 --- एक फ्यूज C4 --- डबल फ्यूज

विद्युत योजनाबद्ध:

चित्र एक

रेखा चित्र नम्बर 2

टैब:

मूल्यांकन वर्तमान @ 40 ° से

टर्मिनल विकल्प *

ब्लीडर रोकनेवाला (वैकल्पिक)

जी

रिसाव वर्तमान 250V / 50Hz

विद्युत योजनाबद्ध

रेटेड वोल्टेज (V)

ऑपरेटिंग फ़्रिक्वेंसी (Hz)

मॉडल नं।

YB11C3-1A

1 क

क्यू

रों

-

-

-

<0.8mA

चित्र एक

115/250 वी

50/60 हर्ट्ज

YB11C3-2A

२ अ

क्यू

रों

-

-

-

चित्र एक

YB11C3-3A

3 ए

क्यू

रों

-

-

-

चित्र एक

YB11C3-4A

4 ए

क्यू

रों

-

-

-

चित्र एक

YB11C3-6A

६ अ

क्यू

रों

-

-

-

चित्र एक

YB11C3-8A

8 ए

क्यू

रों

-

-

-

चित्र एक

YB11C3-10A

10:00 पूर्वाह्न

क्यू

रों

-

-

-

चित्र एक

YB11C4-1A

1 क

क्यू

रों

-

-

-

चित्र एक

YB11C4-2A

२ अ

क्यू

रों

-

-

-

चित्र एक

YB11C4-3A

3 ए

क्यू

रों

-

-

-

चित्र एक

YB11C4-4A

4 ए

क्यू

रों

-

-

-

चित्र एक

YB11C4-6A

६ अ

क्यू

रों

-

-

-

चित्र एक

YB11C4-8A

8 ए

क्यू

रों

-

-

-

चित्र एक

YB11C4-10A

10:00 पूर्वाह्न

क्यू

रों

-

-

-

चित्र एक

चिकित्सा प्रकार सारणीबद्ध:

							मूल्यांकन वर्तमान @ 40 ° से					टर्मिनल विकल्प						ब्लीडर रोकनेवाला (वैकल्पिक)					चिकित्सा उपकरण				जी				रिसाव वर्तमान 250V / 50Hz			विद्युत योजनाबद्ध				रेटेड वोल्टेज (V)					ऑपरेटिंग फ़्रिक्वेंसी (Hz)
मॉडल नं।
YB11C3-1A-x (R5)							1 क					क्यू		रों		-		1					५				-				<5μA			रेखा चित्र नम्बर 2				115/250 वी					50/60 हर्ट्ज
YB11C3-2A-x (R5)							२ अ					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C3-3A-x (R5)							3 ए					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C3-4A-x (R5)							4 ए					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C3-6A-x (R5)							६ अ					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C3-8A-x (R5)							8 ए					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C3-10A-x (R5)							10:00 पूर्वाह्न					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C4-1A-x (R5)							1 क					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C4-2A-x (R5)							२ अ					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C4-3A-x (R5)							3 ए					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C4-4A-x (R5)							4 ए					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C4-6A-x (R5)							६ अ					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C4-8A-x (R5)							8 ए					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2
YB11C4-10A-x (R5)							10:00 पूर्वाह्न					क्यू		रों		-		1					५				-							रेखा चित्र नम्बर 2

* क्यू: फास्ट-ऑन 6.35x0.8 मिमी एस: मिलाप 4.0x0.8 मिमी डब्ल्यू: UL1015 18awg

यांत्रिक आयाम (इकाई: मिमी)

सम्मिलन हानि तालिका (IEC / CISPR No.17 के अनुसार 50ohm प्रणाली में)

                    सामान्य मोड -------- विभेदक मोड

1 ए 3 ए

6 ए 8 ए

10:00 पूर्वाह्न

शिपमेंट:

--- शिपिंग शर्तें: डीएचएल, यूपीएस, FedEx, टीएनटी, ईएमएस

--- पोर्ट है शेन्ज़ेन या अनुरोध के रूप में।
