उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YBX
प्रमाणन:
cUL, TUV, CQC, CE, ROHS
मॉडल संख्या:
YB12D5-30A-टी (आर)
संपर्क करें
वीडियो
वीडियो
वीडियो
डीआईएन रेल एसी पावर शोर फिल्टर एकल चरण पावर लाइन फिल्टर YB12D5-20A-T
दीन रेल सिंगल फेज फिल्टर:
YB12D5-20A-T एक पावर लाइन ईएमआई फिल्टर है, जिसमें डाइन रेल है, यह टर्मिनल ब्लॉक की कनेक्शन विधि का उपयोग करता है।एकल चरण फ़िल्टर सामान्य प्रयोजन एकल चरण बहु-चरण फ़िल्टर हैं जो सामान्य मोड और अंतर मोड दोनों को कम करते हैं. कॉम्पैक्ट आकार आसान स्थापना और अंतरिक्ष की बचत के लिए बनाया गया है. रेटेड करंट 20 एम्पर्स तक की पेशकश की जा सकती है.
YB12D5 पावर लाइन फिल्टर की विशेषताएंः
-- रेटेड करंट 1 से 30 एम्पीयर तक की पेशकश की जा सकती है।
-- विभिन्न आउटपुट विकल्प जैसे एम4 स्क्रू टर्मिनल और टर्मिनल ब्लॉक।
-- अनुरोध पर कम रिसाव वाला वर्तमान संस्करण।
-- कॉम्पैक्ट आकार को विभिन्न स्थितियों में लागू किया जा सकता है।
-- t प्रासंगिक सुरक्षा अनुमोदन विनियमों, जैसे UL, CSA और CE मार्किंग को पूरा करता है।
ईएमआई फ़िल्टर पैरामीटरः
आवेदनः
विद्युत और इलेक्ट्रॉनिक उपकरण,चिकित्सा उपकरण,डेटाकॉम उपकरण,कार्यालय स्वचालन उपकरण के लिए आवेदन
फ़िल्टर चयन तालिकाः
| भाग नं. | मामला | रेटेड करंट्स (A) | आउटपुट कनेक्शन |
| YB12D5-3A | डी5 | 3 | एम4 पेंच |
| YB12D5-6A | डी5 | 6 | |
| YB12D5-8A | डी5 | 8 | |
| YB12D5-10A | डी5 | 10 | टर्मिनल ब्लॉक |
| YB12D5-15A | डी5 | 15 | |
| YB12D5-20A | डी5 | 20 |
* Q: 6.35x0.8 मिमी पर तेजी सेS: स्क्रू लगटी: टर्मिनल ब्लॉक
नामकरण नियमः
| YB | 12 | डी5 | - | 20A | - | T(R) |
| | | | | | | | | | | ||
| हमारा ब्रांड | सर्किट | आयाम | वर्तमान | आउटपुट कनेक्शन | ||
| 1212 सर्किट | डी5 | 6A :6 एम्पीयर | S:M4 पेंच | |||
| 8A:8 एम्पीयर | T:टर्मिनल ब्लॉक | |||||
| 10A:10 एम्पीयर | (R) प्रतिरोध | |||||
| 15A:15 एम्पीयर | ||||||
| 20A:20 एम्पीयर |

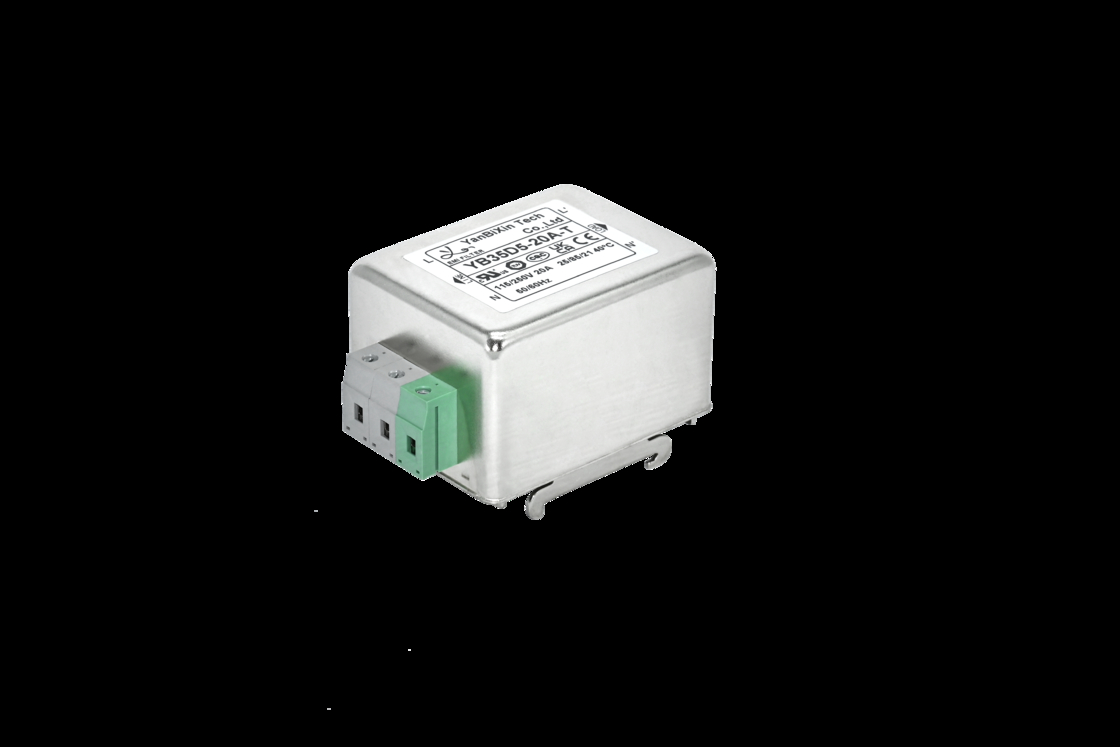

YB12D5-30A-T(R) फ़िल्टर चित्रः
विद्युत योजनाः
यांत्रिक आयाम(इकाई: मिमी)
मैकेनिकल आयाम (यूनिटः मिमी)
| मामला | ए | बी | सी | D | ई | F | जी | H | मैं | J | क | L | ||||||||||||||||||||||||||||
| डी3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| डी4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3*0.8 | |||||||||||||||||||||||||||||||
| डी5 | 73 | 56 | 44.5 | 87 | 98 | 30 | 16 | 4.5 | 4.2*62 | 6.3*0.8 | ||||||||||||||||||||||||||||||
| सहिष्णुता | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||
ईएमआई फ़िल्टर प्रमाणनः
