उत्पत्ति के प्लेस:
चीनी
ब्रांड नाम:
YBX
प्रमाणन:
UL CQC CE TUV ROHS
मॉडल संख्या:
YB12D5-6A-S(P)
संपर्क करें
वीडियो
वीडियो
वीडियो

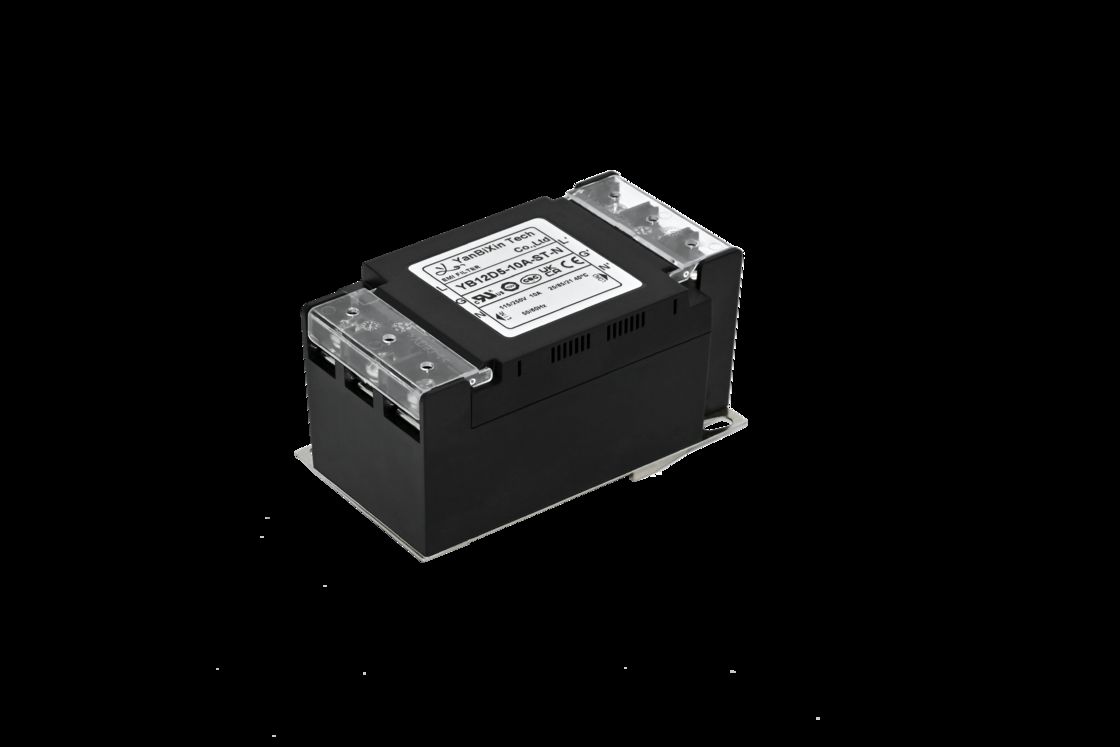

सिंगल फेज प्लास्टिक केस फिल्टर 10A कॉम्पैक्ट ईएमसी फिल्टर 115V/250V पावर सप्लाई लाइन फिल्टर
1. कॉम्पैक्ट आकार विभिन्न स्थितियों और डीआईएन रेल स्थापना पर लागू किया जा सकता है
2हल्के वजन वाले प्लास्टिक के आवास का डिजाइन, सुरक्षा के लिए टर्मिनल ब्लॉक कवर शामिल है।
3. बोल्टों का गिरने का विरोधी डिजाइन आपकी स्थापना को अधिक सुविधाजनक बनाता है।
4ग्राहक की आवश्यकताओं के अनुसार अनुकूलित उत्पाद
तकनीकी विनिर्देश:
| मैंटिम | YB12D5 एकल चरण फ़िल्टर |
| मॉडल | YB12D5-6A-S(P) |
| स्थानांतरण फ़ंक्शन | निचला पार |
| पैकेज का प्रकार | सतह माउंट |
| नाममात्र केंद्र आवृत्ति | 150K-30MHZ |
| सम्मिलन हानि | 60~90dB |
| इनपुट प्रतिबाधा | 50Ω |
| नामित वोल्टेज | 115V/250V |
| रेटेड करंट | 6~30A |
| पर्यावरण का तापमान | 40°C |
| तापमान सीमा | 25 / 085 / 21 |
| ऑपरेटिंग आवृत्ति | 50/60 हर्ट्ज |
| पंक्ति से पंक्ति | 1450 वीडीसी |
| रेखा से जमीन तक | 2250 वीडीसी |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 0.8mA अधिकतम |
विशेषताएं:
-- 1 से 30 ए तक की नामित धाराएं
-- उच्च क्षीणन प्रकार 150kHz से 1MHz तक
-- वैकल्पिक चिकित्सा संस्करणों (((R5) प्रकार)
विशिष्ट अनुप्रयोग:
-- विद्युत और इलेक्ट्रॉनिक उपकरण
-- चिकित्सा उपकरण
-- डाटाकॉम उपकरण
-- कार्यालय स्वचालन उपकरण
फ़िल्टर चयन तालिकाः
| मॉडल नं. | रेटेड करंट @40°C 额定 विद्युत प्रवाह |
टर्मिनल विकल्प* 输出方式 |
रक्तस्राव प्रतिरोधक (वैकल्पिक) 泄放电阻R (可选) | रिसाव वर्तमान 250V/50Hz | विद्युत योजना 电路图 |
नामित वोल्टेज ((V) 额定电压 | ऑपरेटिंग आवृत्ति ((Hz) कार्य आवृत्ति | ||||||||||||||||||||||||||||||||
| 型号 | |||||||||||||||||||||||||||||||||||||||
| YB12D5-6A | 6A | एस | 1MΩ | <0.8mA | अंजीर1 | 115/250V 250 वीडीसी |
50/60 हर्ट्ज या |
||||||||||||||||||||||||||||||||
| YB12D5-10A | 10A | एस | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-16A | 16A | एस | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-20A | 20A | एस | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB12D5-30A | 30A | एस | 1MΩ | ||||||||||||||||||||||||||||||||||||
| YB21D5-6A | 6A | एस | / | अंजीर2 | |||||||||||||||||||||||||||||||||||
| YB21D5-10A | 10A | एस | / | ||||||||||||||||||||||||||||||||||||
| YB21D5-16A | 16A | एस | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-6A | 6A | एस | / | अंजीर3 | |||||||||||||||||||||||||||||||||||
| YB24D5-10A | 10A | एस | / | ||||||||||||||||||||||||||||||||||||
| YB24D5-16A | 16A | एस | / | ||||||||||||||||||||||||||||||||||||
* Q: 6.35x0.8 मिमी पर तेजी सेS: स्क्रू लगW: UL1015 18awg
विद्युत योजनामैकेनिकल आयाम (यूनिटः मिमी)
YB12D5-6A-S(P) ईएमआई फ़िल्टर चित्रः
सम्मिलन हानि तालिका ((आईईसी/सीआईएसपीआर नंबर 17 के अनुसार 50 ओम प्रणाली में)
