R के लिए YB11A5-6A-Q प्लग इन ईएमआई फ़िल्टर 6A सिंगल सॉकेट फ़िल्टररेफ्रिजरेटर
YB11A5-6A-Q IEC इनलेट फ़िल्टर:
आईईसी ईएमआई इनलेट फ़िल्टर एक निष्क्रिय इलेक्ट्रॉनिक घटक है जिसे इलेक्ट्रॉनिक डिवाइस में प्रवेश करने वाली बिजली आपूर्ति से विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को फ़िल्टर करने के लिए डिज़ाइन किया गया है।हमारे पावर इनलेट फ़िल्टर विभिन्न प्रकार के इलेक्ट्रॉनिक उपकरणों को समायोजित करने के लिए विभिन्न आकार और कॉन्फ़िगरेशन में आते हैं।इसका सामान्य करंट है: 1A,3A,6A,8A,10A, उच्च करंट को अनुकूलित किया जा सकता है, सामान्य वोल्टेज है: 115V/250V।उनमें इलेक्ट्रॉनिक उपकरणों के लिए अतिरिक्त सुरक्षा प्रदान करने के लिए पावर एंट्री मॉड्यूल, फ़्यूज़, स्विच जैसी अतिरिक्त सुविधाएं भी शामिल हो सकती हैं।
तकनीकी विनिर्देश:
| वस्तु | ईएमआई पावर फ़िल्टर |
| नमूना | YB11A5-6A-Q(R) |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 10K-30MHZ |
| निविष्ट वस्तु का नुकसान | 60~90dB |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 125VAC 250VAC |
| वर्तमान मूल्यांकित | 1ए 3ए 6ए 8ए10ए |
| पर्यावरणीय तापमान | 40°से |
| तापमान की रेंज | 25 / 085 / 21 |
| कार्यकारी आवृति | 50/60HZ |
| लाइन टू लाइन | 1450VDC |
| लाइन टू ग्राउंड | 2250VDC |
| अधिकतम रिसाव धारा | 115VAC/50HZ 0.2mA अधिकतम |
| MOQ | 200 पीसी |
| कीमत | USD1~2/मीटर |
| समय सीमा | 5~15 कार्यदिवस |
आईईसी इनलेट फ़िल्टर की विशेषताएं:
1.उत्कृष्ट प्रदर्शन/कॉम्पैक्ट संरचना
2.वैकल्पिक चिकित्सा संस्करण((R5) प्रकार)
3. त्वरित कनेक्ट (6.35*0.8 मिमी), सोल्डर या तार
4.आईईसी 320 सॉकेट के साथ उच्च प्रदर्शन और उच्च क्षीणन पावर फिल्टर
5.(आर5) प्रकार सुरक्षा मंजूरी, लीकेज करंट और उच्च हिपोट परीक्षण के लिए आईईसी/ईएन60601-1 की आवश्यकताओं का अनुपालन करते हैं।
6. विभिन्न ग्राहकों के ईएमसी परीक्षणों को पूरा करने के लिए विभिन्न प्रकार के हिस्से और संयोजन हैं।
विशिष्ट आवेदन पत्र:
- विशेष रूप से एलसीडी और पीडीपी टीवी, चिकित्सा अनुप्रयोगों, सामान्य विद्युत उपकरणों के लिए डिज़ाइन किया गया।
-- चिकित्सकीय संसाधन
- परीक्षण और माप उपकरण
-- छोटी और मध्यम आकार की मशीनें और घरेलू उपकरण
नामांकन का नियम:
| वाई बी | 11 | ए5 | - | 6ए | - | क्यू |
| | | | | | | | | | | ||
| सिंगल फेज़ | सर्किट | आयाम | मौजूदा | आउटपुट कनेक्शन | ||
| 11:11 सर्किट | ए5 | 3ए : 3 एम्प | प्रश्न: फास्ट-ऑन टैब 250 | |||
| 6ए : 6 एम्पीयर | डब्ल्यू: तार | |||||
| 8ए :8एम्प | एस: सोल्डर लग टर्मिनल्स |
*प्रश्न: फास्ट-ऑन 6.35x0.8 मिमीएस: सोल्डर 4.0x0.8 मिमीडब्ल्यू: UL1015 18awg
सारणीबद्ध:
| प्रतिरूप संख्या। | वर्तमान मूल्यांकित @40°C |
टर्मिनल विकल्प* | ब्लीडर अवरोधक (वैकल्पिक) | जी (वैकल्पिक) | रिसाव धारा 250V/50Hz | विद्युत योजनाबद्ध | रेटेड वोल्टेज | परिचालन आवृत्ति (हर्ट्ज) | ||
| YB11A1-1A | 1 क | क्यू | एस | डब्ल्यू | - | - |
<0.8mA |
चित्र .1 |
115/250V |
50/60हर्ट्ज़ |
| YB11A1-2A | 2ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A1-3A | 3 ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A1-4A | 4 ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A1-6A | 6ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A1-8A | 8ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A1-10A | 10:00 पूर्वाह्न | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A1-15A | 15ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-1A | 1 क | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-2A | 2ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-3A | 3 ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-4A | 4 ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-6A | 6ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-8A | 8ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-10A | 10:00 पूर्वाह्न | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
| YB11A2-15A | 15ए | क्यू | एस | डब्ल्यू | - | - | चित्र .1 | |||
YB11A5-6A-Q भौतिक आयाम और विद्युत आरेख:
| मामला | ए | बी | सी | डी | इ | एफ | जी | एच | मैं | जे | क | एल | एम | एन |
| ए 1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| ए2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| सहिष्णुता |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||

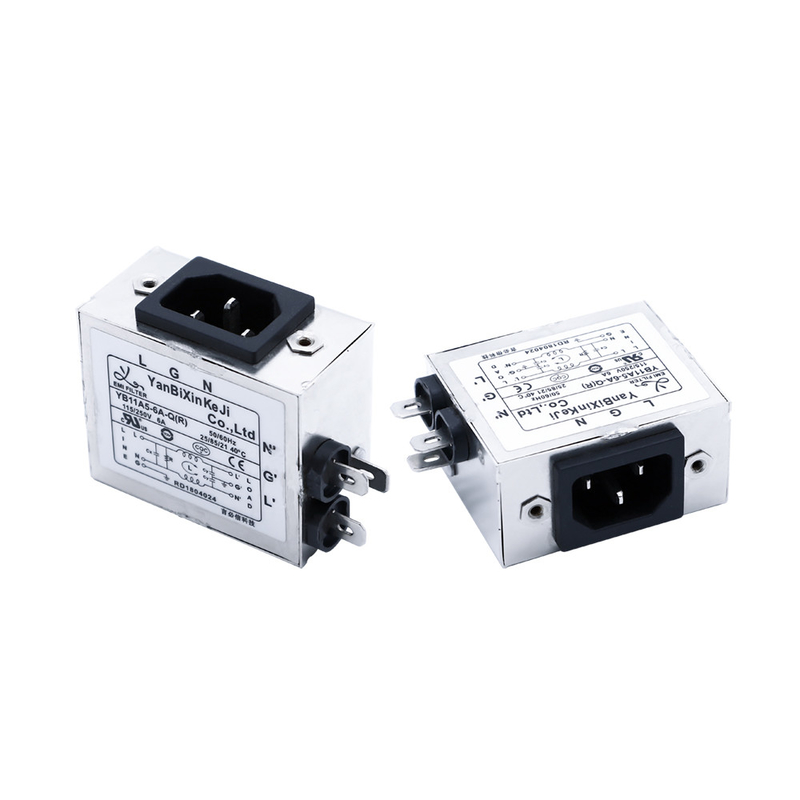

YB11A5-6A-Q ईएमआई फ़िल्टर वास्तविक चित्र:
सम्मिलन हानि तालिका (आईईसी/सीआईएसपीआर संख्या 17 के अनुसार 50ओम प्रणाली में)
उत्पादन के उपकरण
ईएमआई फिल्टर के उत्पादन के दौरान, हम कई स्वचालित उपकरणों का उपयोग करते हैं, जैसे: लॉन्ग लेग टिन डिपिंग मशीन, वेव सोल्डरिंग, स्वचालित फ्लैट लेबलिंग मशीन, आदि, जो हमारी उत्पादन क्षमता में काफी सुधार करता है और हमारे ग्राहकों के लिए डिलीवरी समय की गारंटी देता है।
