उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YBX
प्रमाणन:
cUL,TUV,CQC,CE,ROHS, ISO9001
मॉडल संख्या:
YB11E2-10A-डब्ल्यू
संपर्क करें
कॉम्पैक्ट सिंगल फेज ईएमआई फ़िल्टर पावर लाइन शोर फ़िल्टर ईएमसी आरएफआई फ़िल्टर
पावर लाइन शोर फ़िल्टर:
YB11E2-3A-W उत्कृष्ट शोर दमन प्रदर्शन के साथ एक पावर लाइन शोर फ़िल्टर है।इसके इनपुट और आउटपुट टर्मिनल इलेक्ट्रॉनिक तारों से जुड़े होते हैं।आउटपुट फास्ट-ऑन टर्मिनल या सोल्डर लैग टर्मिनल भी हो सकता है।रेटेड करंट को 10 एम्पीयर तक पेश किया जा सकता है।
इलेक्ट्रॉनिक तार की लंबाई को अनुकूलित और काटा जा सकता है।
- यह VDE, UL, CSA और CE मार्किंग जैसे प्रासंगिक सुरक्षा अनुमोदन नियमों को पूरा करता है।
तकनीकी मापदण्ड:
1. मॉडल: YB11E2-3A-W
2. रेटेड वोल्टेज: 115/250 वीएसी
3. रेटेड करंट: 10A तक
4. ऑपरेटिंग आवृत्ति: 50/60 हर्ट्ज
5. हिपोट रेटिंग (लाइन-टू-लाइन): 1450VDC
6. हिपोट रेटिंग (लाइन-टू-ग्राउंड): 2250VDC
7. ऑपरेटिंग तापमान: -25 ~ + 85 डिग्री सेल्सियस
8. सुरक्षा अनुपालन: 5ए (यूएल, सीएसए);5 से 30ए (वीडीई, सीई)
आवेदन पत्र:
इलेक्ट्रिकल और इलेक्ट्रॉनिक उपकरण, घरेलू उपकरण, स्वचालन उपकरण, फिटनेस मशीन के लिए आवेदन
ईएमआई फ़िल्टर चयन तालिका:
| भाग संख्या | मामला | रेटेड धाराएं (ए) | आउटपुट कनेक्शन |
| YB11E1-1A | ई 1 | 1 | फास्ट-ऑन टर्मिनल |
| YB11E1-3A | ई 1 | 3 | |
| YB11E1-6A | ई 1 | 6 | तार |
| YB11E1-8A | ई 1 | 8 | |
| YB11E1-10A | ई 1 | 10 |
नामकरण नियम:
| वाई बी | 11 | ई 1 | - | 3 ए | - | डब्ल्यू |
| | | | | | | | | | | ||
| हमारे ब्रांड | सर्किट | आयाम | मौजूदा | आउटपुट कनेक्शन | ||
| 11:11 सर्किट | ई 1 | 1ए :1 एम्पीयर | क्यू: फास्ट-ऑन टैब 250 | |||
| 12:12 सर्किट | ई2 | 3 ए: 3 एम्प | डब्ल्यू: तार | |||
| ई3 | 6A: 6 amp | |||||
| 8ए:8 एम्पीयर | ||||||
| 10ए:10 एम्प |
*Q: फास्ट-ऑन 6.35x0.8mmएस: स्क्रू लगडब्ल्यू: UL1015 18awg

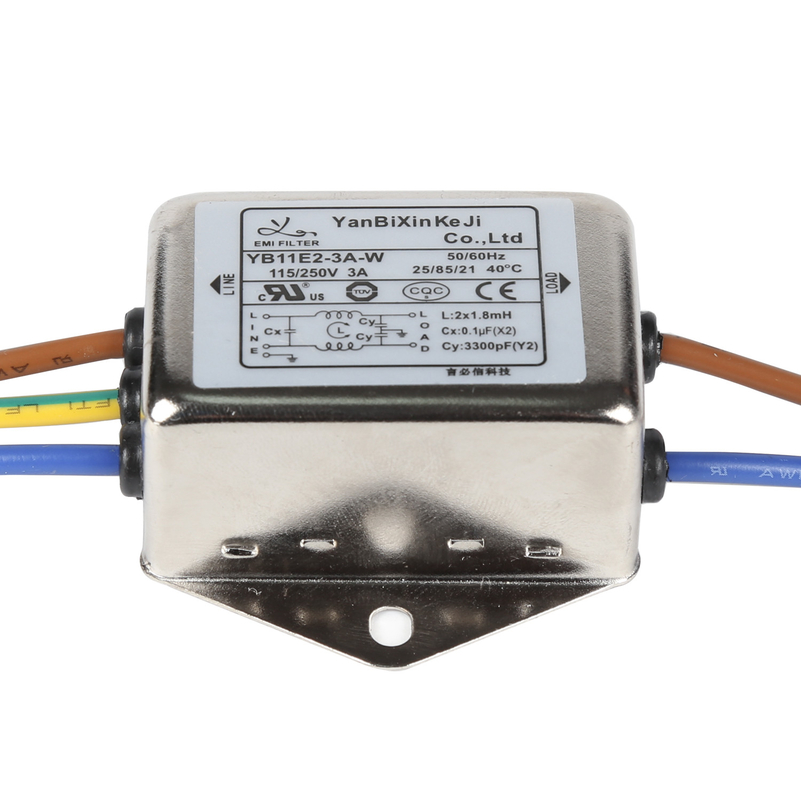

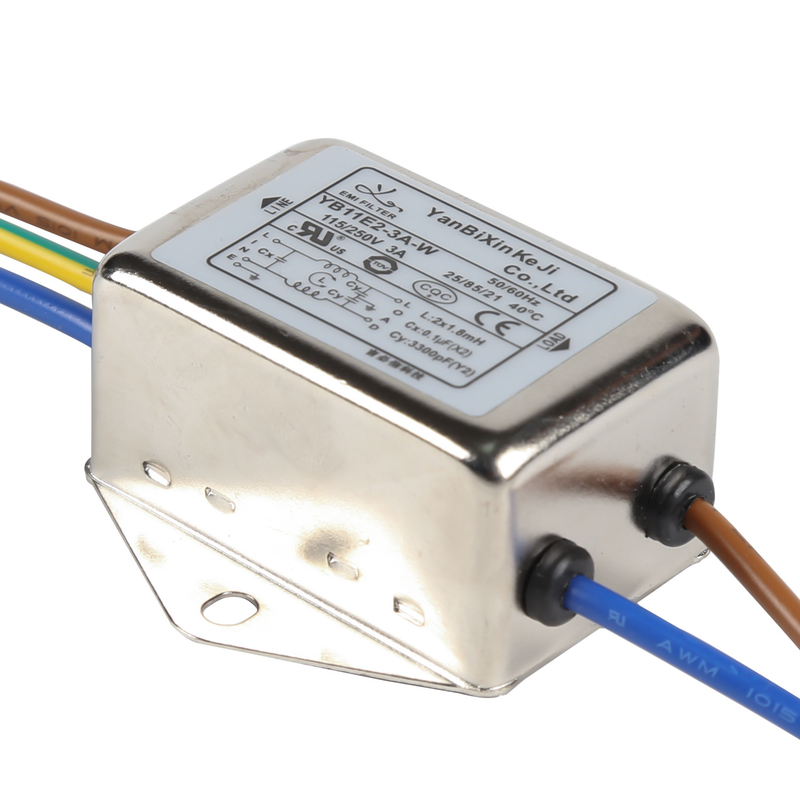

YB11E2-3A-W चित्र:
YB11 फ़िल्टर तालिका:
| प्रतिरूप संख्या। | वर्तमान मूल्यांकित @ 40 डिग्री सेल्सियस |
टर्मिनल विकल्प* | ब्लीडर रोकनेवाला (वैकल्पिक) | लीकेज करंट 250V/50Hz | रेटेड वोल्टेज (वी) | ऑपरेटिंग फ्रीक्वेंसी (हर्ट्ज) | |
| YB11E1-1A | 1 क | क्यू | डब्ल्यू | - | <0.8mA | 115/250 वी | 50/60 हर्ट्ज |
| YB11E1-3A | 3 ए | क्यू | डब्ल्यू | - | |||
| YB11E1-6A | 6ए | क्यू | डब्ल्यू | - | |||
| YB11E1-8A | 8ए | क्यू | डब्ल्यू | - | |||
| YB11E1-10A | 10:00 पूर्वाह्न | क्यू | डब्ल्यू | - | |||
| YB11E2-1A | 1 क | - | डब्ल्यू | - | |||
| YB11E2-3A | 3 ए | - | डब्ल्यू | - | |||
| YB11E2-6A | 6ए | - | डब्ल्यू | - | |||
| YB11E2-8A | 8ए | - | डब्ल्यू | - | |||
| YB11E2-10A | 10:00 पूर्वाह्न | - | डब्ल्यू | - | |||
| YB11E3-1A | 1 क | क्यू | डब्ल्यू | - | |||
| YB11E3-3A | 3 ए | क्यू | डब्ल्यू | - | |||
| YB11E3-6A | 6ए | क्यू | डब्ल्यू | - | |||
| YB11E3-8A | 8ए | क्यू | डब्ल्यू | - | |||
| YB11E3-10A | 10:00 पूर्वाह्न | क्यू | डब्ल्यू | - | |||
विद्युत योजनाबद्ध:
यांत्रिक आयाम (इकाई: मिमी)
प्रमाणपत्र:
एकल चरण फ़िल्टर:
पैकेजिंग:
पावर लाइन फ़िल्टर:सीटीएन / 168 पीसी
एन / जीडब्ल्यू: 13.5/14.3 किग्रा
पैमाने:0.565*0.285*0.225मी
