औद्योगिक उपकरणों के लिए 3 चरण 4 वायर ईएमआई फ़िल्टर 380V/520V तीन चरण RFI फ़िल्टर

फॉक्स ऑन-पावर लाइन फ़िल्टर, शोर फ़िल्टर, लाइन फ़िल्टर, ईएमआई फ़िल्टर, ईएमसी फ़िल्टर

YBX हाई एटेन्यूएशन M4 स्क्रू कनेक्शन थ्री फेज थ्री वायर फिल्टर

तीन चरण चार वायर फ़िल्टर:

YX93G3-20A-S तीन-चरण चार-तार फ़िल्टर है। इसका कनेक्शन मोड एम 4 स्क्रू है, और टर्मिनल ब्लॉक का चयन किया जा सकता है। अधिकतम रेटेड वर्तमान 100 एएमपीएस तक।तीन-चरण तीन-तार फ़िल्टर या तीन-चरण चार-तार फ़िल्टर के साथ औद्योगिक उपकरण उपयोग के लिए डिज़ाइन की गई उच्च विश्वसनीयता। सामान्य मोड और सामान्य मोड के लिए आगे और पीछे दोनों दिशाओं में अच्छा शोर क्षीणन। कस्टम-विशिष्ट संस्करण अनुरोध पर उपलब्ध हैं।

तीन चरण फ़िल्टर की विशेषताएं:

- रेटेड करंट को 1 से 200 एम्पीयर तक पेश किया जा सकता है।
- टर्मिनल ब्लॉक, एम 4 स्क्रू टर्मिनल जैसे विभिन्न आउटपुट चयन।
- सामान्य मोड और सामान्य मोड के लिए आगे और पीछे दोनों दिशाओं में अच्छा शोर क्षीणन।
- 3-फेज 3-वायर और 3-फेज 4-वायर के साथ औद्योगिक उपकरणों के उपयोग के लिए डिजाइन की गई उच्च विश्वसनीयता।

उत्पाद पैरामीटर:

• आदर्श: YX93G3-20A-एस
• आउटपुट मोड: M4 स्क्रू
• रेटेड वोल्टेज: 380/520 वीएसी
• रेटेड करंट: 200A तक
• ऑपरेटिंग आवृत्ति: 50/60 हर्ट्ज
• हिपोट रेटिंग (लाइन-टू-लाइन): 1450VDC
• हिपोट रेटिंग (लाइन-टू-ग्राउंड): 2250VDC
• ऑपरेटिंग तापमान: -25 ~ + 85 डिग्री सेल्सियस
• सुरक्षा अनुपालन: सीई

विशिष्ट आवेदन पत्र:

1. परीक्षण और मापने के उपकरण
2. स्वचालन उपकरण
3. सर्वो ड्राइव
4. प्रकाश व्यवस्था
5. दूरसंचार उपकरण
6. आवृत्ति इनवर्टर
7. मोटर चलाना

फ़िल्टर चयन तालिका:

*Q: फास्ट-ऑन 6.35x0.8mmएस: स्क्रू लगटी: टर्मिनल ब्लॉक

नामकरण नियम:

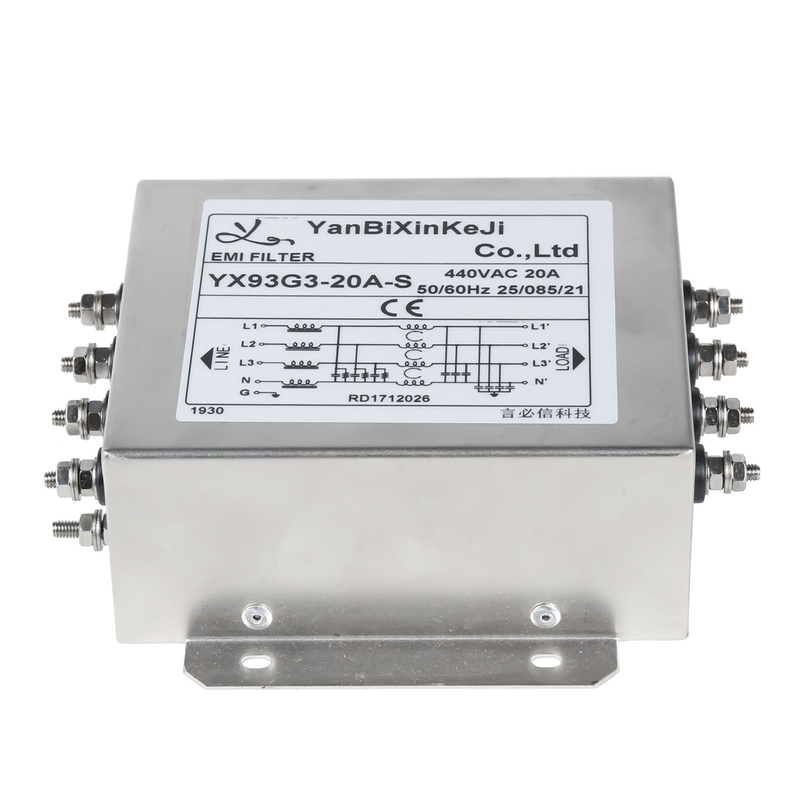

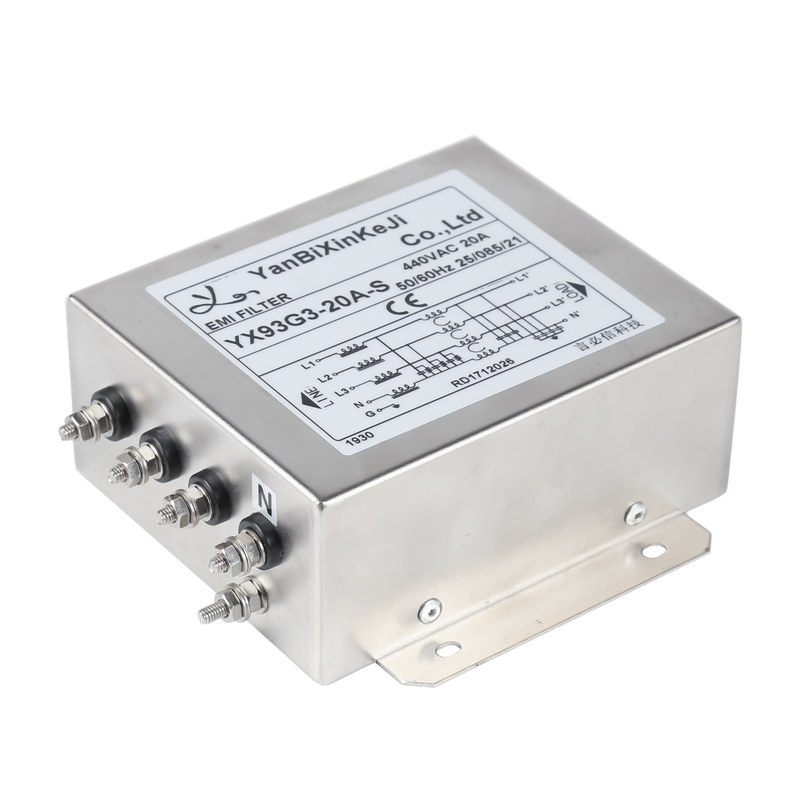

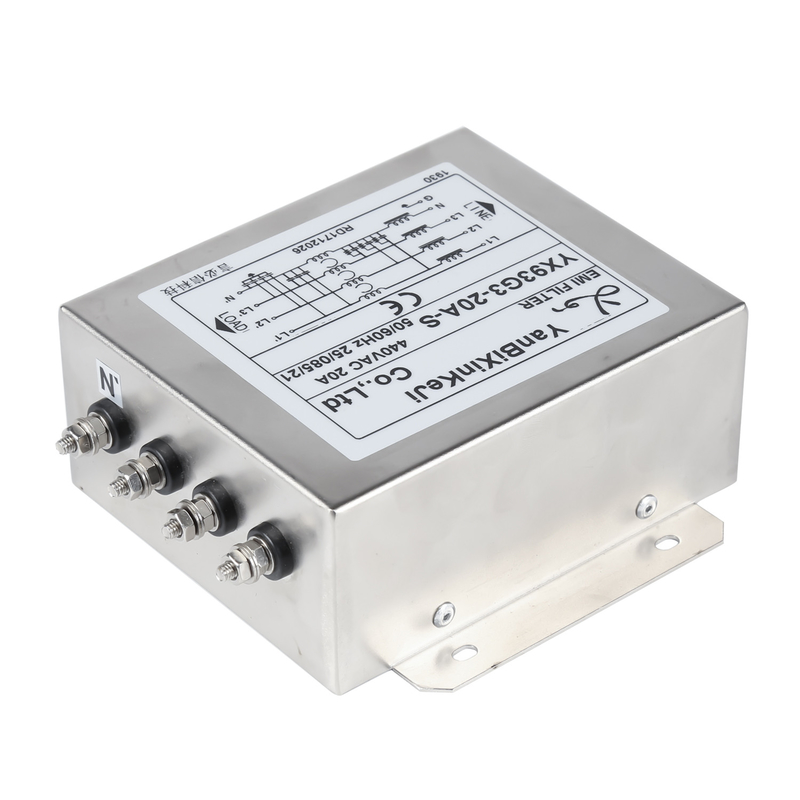

YX93G3-20A-S फ़िल्टर चित्र:

भौतिक आयाम:

विद्युत योजनाबद्ध:

विशेषताएँ:

(1) वोल्टेज रेटिंग ........................................ ........................................................250/440VAC

(2) वर्तमान रेटिंग:

ए @ 115 वीएसी ………………………………………… ................................................ 20ए आरएमएस मैक्स।

बी @ 250 वीएसी ........................................ ................................................ 20ए आरएमएस मैक्स।

(3) ऑपरेटिंग फ्रीक्वेंसी: 50/60 हर्ट्ज

(4) लीकेज करंट: प्रत्येक लाइन टू ग्राउंड

A. 115VAC/60Hz........................................ ................................................ 7mA मैक्स।

बी 250VAC / 50 हर्ट्ज ........................................ ................................................14mA मैक्स।

(5) हिपोट रेटिंग (एक मिनट के लिए)

A. लाइन टू ग्राउंड........................................... ........................................................ 2250VDC

बी लाइन से लाइन ………………………………………… .................................................. ... 1450VDC

(6) IR: 50M ओम A7 500VDC ग्राउंड पर कोई भी इनपुट या आउटपुट

हमारे प्रमाण पत्र:

एकल चरण फ़िल्टर:

संस्कृति: 20190321-E471748

टीयूवी:B0899310001Rev.01

सीक्यूसी: 19001226449

सीई: SZAIS180620005-01

आरओएचएस: एमएमसीआरएचआरडब्ल्यूएम 60371744

तीन चरण फ़िल्टर:

संस्कृति: 20190325-E502442

ENEC: ENEC-02580

सीई: SZAIS180620005-01

आरओएचएस: एमएमसीआरएचआरडब्ल्यूएम 60371744



पैकेजिंग:

पावर लाइन फ़िल्टर:सीटीएन / 300 पीसी

एन / जीडब्ल्यू: 13.5/14.3 किग्रा

पैमाने:0.565*0.285*0.225मी



लदान

--- शिपिंग शर्तें: डीएचएल, यूपीएस, FEDEX, टीएनटी, ईएमएस

--- पोर्ट हैशेन्ज़ेनया अनुरोध के रूप में।
