उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YBX
प्रमाणन:
cUL, TUV, CQC, CE, ROHS
मॉडल संख्या:
YB12D2-10A-एस (आर)
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो
फिटनेस उपकरण के लिए 115vac/250vac सिंगल फेज फ़िल्टर पावर लाइन फ़िल्टर
हाई परफॉरमेंस वन स्टेज 10ए सिंगल फेज फिल्टर:
YB12D2-10A-S(R) सिंगल फेज फिल्टर:
YB12D2-10A-S(R) सिंगल फेज फिल्टर है।उपयुक्त आउटपुट मोड चुनने के लिए विभिन्न उपकरणों के अनुसार, इसके कनेक्शन मोड को टर्मिनल, एम 4 स्क्रू, इलेक्ट्रॉनिक वायर पर तेजी से चुना जा सकता है।अधिकतम रेटेड करंट 50 एम्पीयर तक।उच्च शोर दमन प्रदर्शन करने वाले सामान्य मोड और अंतर मोड दोनों के साथ डिज़ाइन किया गया।
| भाग संख्या | मामला | रेटेड धाराएं (ए) | आउटपुट कनेक्शन |
| YB12D2-6A | डी2 | 6 | फास्ट-ऑन टर्मिनल |
| YB12D2-10A | डी2 | 10 | |
| YB12D2-15A | डी2 | 15 | तार |
| YB12D2-20A | डी2 | 20 | |
| YB12D2-30A | डी2 | 30 | एम 4 पेंच |
| YB12D2-40A | डी2 | 40 |
*Q: फास्ट-ऑन 6.35x0.8mmएस: स्क्रू लगडब्ल्यू: UL1015 18awg
नामकरण नियम:
| वाई बी | 12 | डी2 | - | 10:00 पूर्वाह्न | - | एस |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| हमारे ब्रांड | सर्किट | आयाम | मौजूदा | आउटपुट कनेक्शन | ||
| 12:12 सर्किट | डी3 | 10ए :10 एम्प | क्यू: फास्ट-ऑन टैब 250 | |||
| 20ए :20 एम्पियर | डब्ल्यू: तार | |||||
| 30ए :30 एम्पियर | एस: एम 4 पेंच |
एकल चरण फ़िल्टर की विशेषताएं:
- रेटेड करंट को 1 से 50 एम्पीयर तक पेश किया जा सकता है।
- विभिन्न आउटपुट चयन जैसे एम 4 स्क्रू टर्मिनल वायर और टर्मिनल ब्लॉक।
- अनुरोध पर कम रिसाव वर्तमान संस्करण।
- कॉम्पैक्ट आकार को विभिन्न स्थितियों में लागू किया जा सकता है।
- यह UL, CSA और CE मार्किंग जैसे प्रासंगिक सुरक्षा अनुमोदन नियमों को पूरा करता है।
ईएमआई फ़िल्टर आवेदन:
1. इलेक्ट्रिकल और इलेक्ट्रॉनिक उपकरण
2. चिकित्सा उपकरण
3. डाटाकॉम उपकरण
4. कार्यालय स्वचालन उपकरण
तकनीकी विनिर्देश:
| वस्तु | सिंगल फेज फिल्टर | वर्तमान मूल्यांकित | 1 ~ 10 ए |
| नमूना | YB12D2-10A-एस (आर) | पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण | तापमान की रेंज | 25/085/21 |
| बंडल का प्रकार | माउंट सतह | कार्यकारी आवृति | 50/60 हर्ट्ज |
| नाममात्र केंद्र आवृत्ति | 10K-30MHZ | लाइन टू लाइन | 1450 वीडीसी |
| निविष्ट वस्तु का नुकसान | 60 ~ 90 डीबी | लाइन टू ग्राउंड | 2250VDC |
| इनपुट उपस्थिति | 50Ω | अधिकतम रिसाव वर्तमान | 250VAC/60HZ 0.8mA मैक्स |
| रेटेड वोल्टेज | 115 वी / 250 वी | Moq | 100 पीसी |

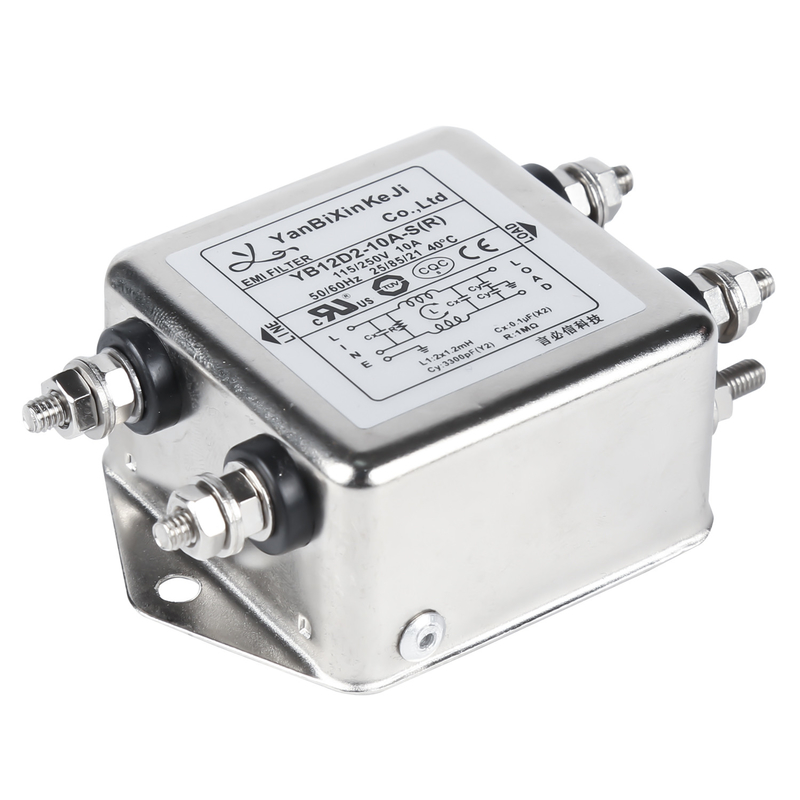

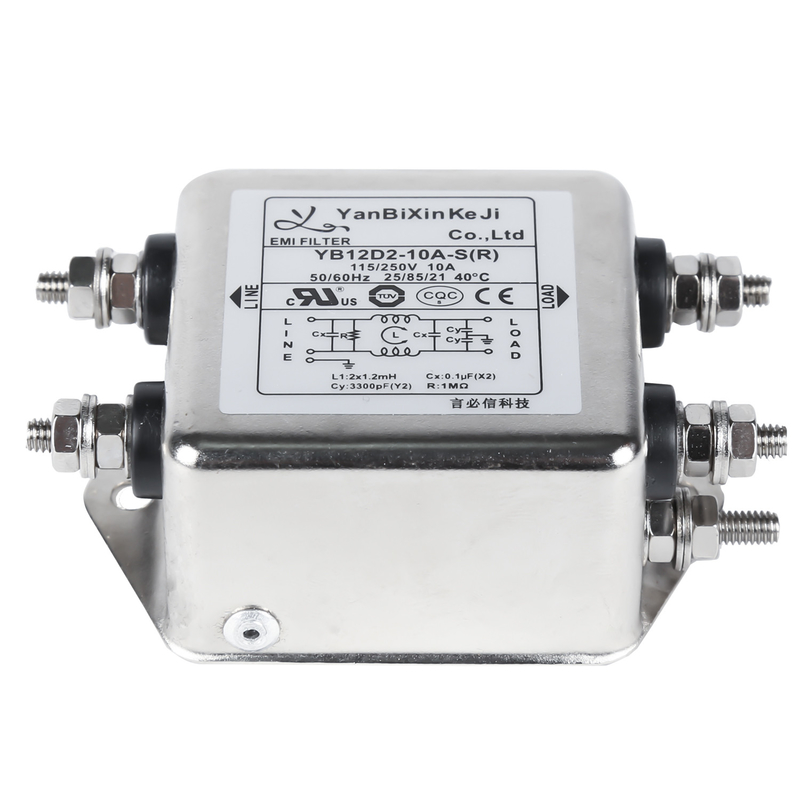

YB12D2-10A-S (आर) फ़िल्टर चित्र:
विद्युत योजनाबद्ध:
यांत्रिक आयाम (इकाई: मिमी)
हमारे प्रमाण पत्र:
अपनी जांच सीधे हमें भेजें
