उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
YBX
प्रमाणन:
cUL, TUV, CQC, CE, ROHS
मॉडल संख्या:
YB21F4-100A-एस
संपर्क करें
वीडियो
वीडियो
डुअल स्टेज सिंगल फेज फिल्टर 100ए हाई करंट पावर लाइन फिल्टर सीई सर्टिफिकेशन
टू स्टेज ईएमआई फ़िल्टर की विशेषताएं:
- उन्नत फ़िल्टरिंग के लिए डिज़ाइन किया गया
- विभिन्न टर्मिनल विकल्प: फास्टन / स्क्रू / टर्मिनल
- रेटेड धाराएं 1 से 100A तक
- उत्कृष्ट अंतर और सामान्य-मोड क्षीणन
- ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित उत्पाद।
विशिष्ट आवेदन पत्र:
- इलेक्ट्रिकल और इलेक्ट्रॉनिक उपकरण
-- चिकित्सकीय संसाधन
- डाटाकॉम उपकरण
- कार्यालय स्वचालन उपकरण
फ़िल्टर विशिष्टता:
| वस्तु | दो-चरण पावर लाइन फ़िल्टर |
| नमूना | YB21F4-100A-एस |
| स्थानांतरण प्रकार्य | कम उत्तीर्ण |
| बंडल का प्रकार | माउंट सतह |
| नाममात्र केंद्र आवृत्ति | 150KHz-30MHZ |
| निविष्ट वस्तु का नुकसान | 60 ~ 90 डीबी |
| इनपुट उपस्थिति | 50Ω |
| रेटेड वोल्टेज | 115 वी / 250 वी |
| वर्तमान मूल्यांकित | 1 ~ 100 ए |
| पर्यावरण का तापमान | 40 डिग्री सेल्सियस |
| तापमान की रेंज | 25/085/21 |
| कार्यकारी आवृति | 50/60 हर्ट्ज |
| लाइन टू लाइन | 1450 वीडीसी |
| लाइन टू ग्राउंड | 2250VDC |
| अधिकतम रिसाव वर्तमान | 250VAC/60HZ 0.8mA मैक्स |
| Moq | 100 पीसी |
| भाग संख्या | मामला | रेटेड धाराएं (ए) | आउटपुट कनेक्शन |
| YB21F4-10A | F4 | 10 | फास्ट-ऑन टर्मिनल |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | तार |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | एम 4 पेंच |
| YB11F4-100A | F4 | 100 |
*Q: फास्ट-ऑन 6.35x0.8mmएस: स्क्रू लगडब्ल्यू: UL1015 18awg
नामकरण नियम:
| वाई बी | 21 | F4 | - | 100ए | - | एस |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| सिंगल फेज़ | सर्किट | आयाम | मौजूदा | आउटपुट कनेक्शन | ||
| 21:21 सर्किट | F4 | 30ए :30 एम्पियर | क्यू: फास्ट-ऑन टैब 250 | |||
| 50ए :50 एम्पियर | एस: एम 4 स्क्रू | |||||
| 100A :100 एम्पियर | टी: टर्मिनल |

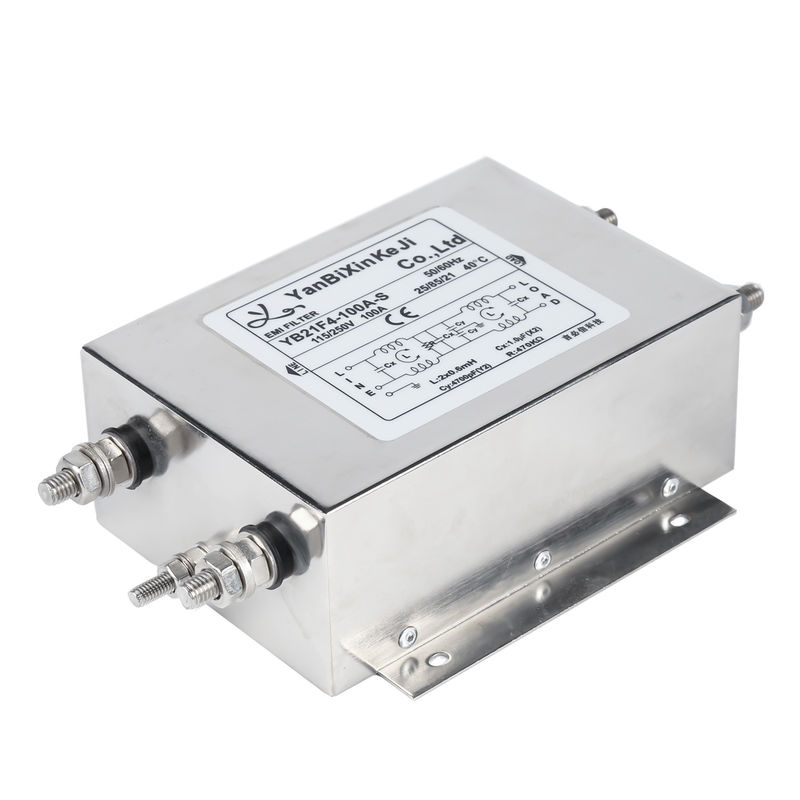

YB21F4-100A-S उत्पाद चित्र:
विद्युत योजनाबद्ध:
यांत्रिक आयाम (इकाई: मिमी)
| मामला | ई3 | ई 4 | डी1 | डी2 | डी3 | डी4 | डी5 | एफ 1 | F2 | F3 | F4 | सहिष्णुता | ||||||||||||||||||
| ए | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| बी | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| सी | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| डी | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| इ | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| एफ | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| जी | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| एच | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||
| मैं | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||||||||
| जे | एम4/एम6 | एम4/एम6 | एम4/एम6 | एम4/एम6 | ||||||||||||||||||||||||||
| क | 6.3*0.8 | 6.3*0.8 | उल 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | एम 4 | एम 4 | एम 4 | एम 4 | ± 0.15 | ||||||||||||||||||
| एल | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
